プラズマ切断機 ●
　
ＰＡ－３５ ＰＡ－６０ ＰＦ－８０ Ｄ－１２０００ ＰＣＸ－７０ＳＳⅡ
ｺﾝﾌﾟﾚｯｻｰ内蔵 ｺﾝﾌﾟﾚｯｻｰ内蔵 　 　 ｺﾝﾌﾟﾚｯｻｰ内蔵
　 ﾄｰﾁはYT-08PDA2を共有使用、消耗部品は　電極は共通、　ﾁｯﾌﾟは60A/80Aそれぞれ別 　 　
10m 10/20m  　　　その他延長分あり 　 15m
　　切断能力　及び仕様
型　　式 切断能力(ｽﾃﾝﾚｽ) ｺﾝﾌﾟﾚｯｻｰ 電源  出力電流 使用率 自重
 PA-35 0.1～8mm 内蔵 3相5.3KW35A     単3.8KW25A 40 29
 PA-60  0.1～12mm 内蔵 3相10.5KW60A     単6.0KW40A 40 32
 PF-80 0.1～18mm 　 3相13.5KW80A     単8.4KW50A 100 47
 D-12000 0.1～40mm 水冷 　 　 　
 PCX-70 0.1～16mm 内蔵

     ｴﾝｼﾞﾝ出力

 　 　
  　トーチ仕様　及び部品
ﾄｰﾁ型式 YT-03PD2 YT-06PDB2 YT-08PD2 CT-0701　 CTZW-1201
　 ﾅｼｮﾅﾙ ﾀﾞｲﾍﾝ
ｼｮｰﾄ用ﾁｯﾌﾟ TET00005            (35A用) TET-01310       (60A用) TET01512         (80A用)

　H669G05            (ｴﾝｼﾞﾝ用)

 H839G03
ｼｮｰﾄ用電極 TET00006 TET02033 H669G11 H839G03
　 　 　 　 　 　
　 　 　 　 　 　
冷却方式 空冷 空冷 空冷 空冷 水冷
定格電流 35A 60A 80A 　70A 120A
定格使用率 60% 100% 100% 　100% 100%
ｹｰﾌﾞﾙ長さ 10m 　15m 10m

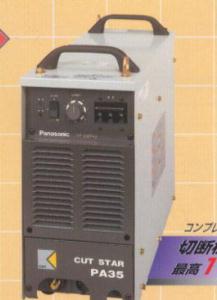

　PA-35 (コンプレッサー内蔵)
　
型　　　　式 　ＰＡ－３５
メ ー カ ー 　ナショナル
最大切断能力 　0.1～16mm
定 格 入 力 　三相７ＫＶＡ　単相６ＫＶＡ
定格使用率 　４０％
重　　　　　量 　２９ｋｇ
コンプレッサー 　本体内蔵
ト    ー    チ 　ＹＴ－０３ＰＤ２　　60%
    接触切断
セット内容

本体電源　　ＰＡ－３５

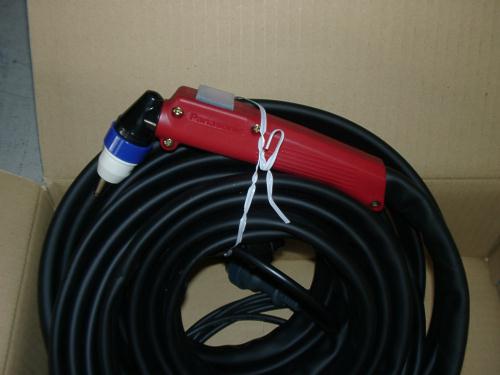

トーチ　　　　ＹＴ－０３０ＰＡ２　１０ｍ
アース線　　３ｍ

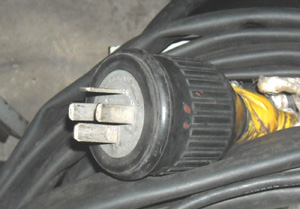

１次側電源線　２ｍ

１次線別途(ｵﾌﾟｼｮﾝ)  　10/20/30m

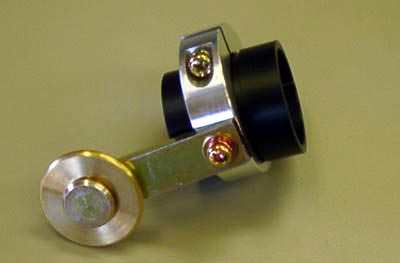

ショート用チップ ショート用電極 ロング用チップ ロング用電極 カップ 保護カバー
TET00005             全長18.3mm TET00006              全長25.8mm TET00003               全長28.3mm TET00004              全長35.8mm TGN01217            全長25mm TFQ03106            直径29mm
　
平らな鉄板の切断に 凹凸な鉄板の切断に 　 　

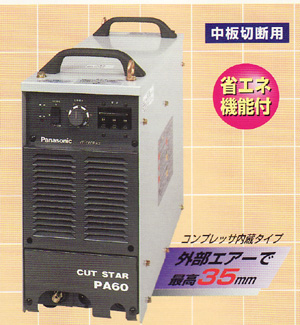

    PA-60(コンプレッサー内蔵)

　

 　型　　　式   YP-060PA2
　メーカー   ﾅｼｮﾅﾙ
　最大切断能力   0.1～25mm
　定格入力   三相14/単相10KVA
　定格使用率   40%
　重　　　量   32kg
　コンプレッサー   内蔵
　ト ー チ 　YT-06PDB2
セット内容　　本体　トーチ10m  アース10m          1次線2m
ショート用チップ     ショート用電極 カップ 保護カバー 　
80A共通 　　　80A共通 　　80A共通 80A共通 　
TET01310又は01512 TET02033 TFQ08102 　 　

　
　 　 　 　 　
　　　PF-80    空冷　外部コンプレッサー必要
本　体　仕　様
型　　　　式 　ＰＦ－８０
メ ー カ ー 　ナショナル
最大切断能力 　0.1～40mm
定 格 入 力 三相16ＫＶＡ　単相13KVA
定格使用率 　１００％
重　　　　　量 　４７ｋｇ
　別途　2馬力以上ｺﾝﾌﾟﾚｯｻｰ必要
　 　
　 　非接触切断
セット内容

本体電源　　ＰＦ－８０
トーチ　　　　ＹＴ－０８５ＰＣＰＳ１０ｍ
１次側電源線　２ｍ

オプション　　　　トーチ延長10m 可能
ショート用チップ ショート用電極 ロング用チップ ロング用電極 カップ  (ノズル) 保護カバー
60A共通 60A共通 60A共通 60A共通 60A共通 60A共通
TET01512             全長26.6mm TET02033             全長21.2mm TET01513              全長36.4mm TET02040              全長31.4mm TGN02004            全長28mm TFQ08102             直径36mm
　
平らな鉄板の切断に 凹凸な鉄板の切断に 　 　

　　●先端部品の交換
　　　　次のように用途に合わせて、使い分けして下さい

　　　　●ロングチップ　ロング電極　　　　　　アングル　凹凸母材の切断
　　　　●ショートチップ　ショート電極　　　　　薄板切断

         ロングチップとショート電極の組み合わせでは、アークは発生しません

　

　　●チップ　電極の交換時期

　　　 ●切断溝が大きく傾く　　　　　　　　　　　    ●アークスタートしなくなる
　　　 ●切断周辺部の変色が著しい　　　　　　　 ●切断中アークが切れる
　　　 ●切断スピードが急に遅くなる　　　　　　　 ●チップの穴が変形する
　　　 ●チップが母材に溶着する　　　　　　　　　  ●電極が1.2mm以上へこんだ状態

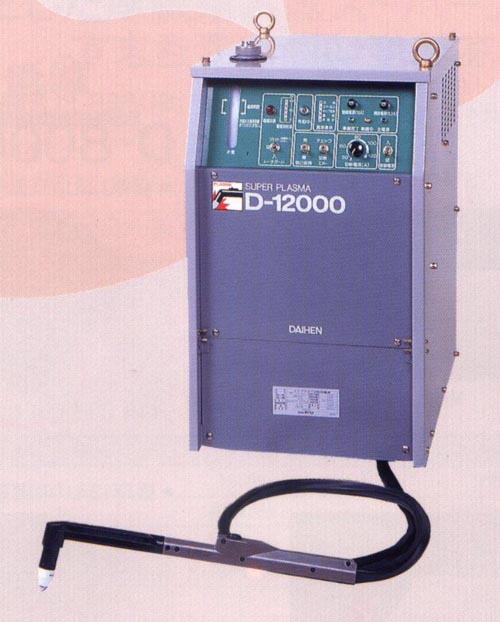

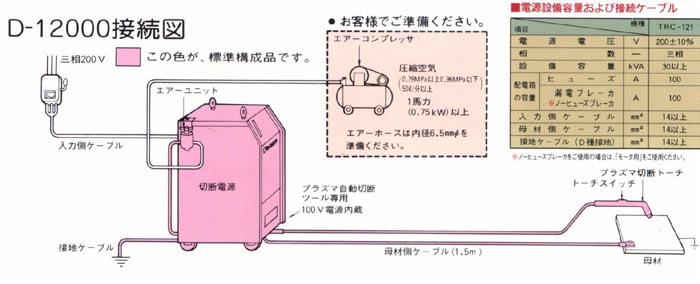

　　D-12000   （水冷）外部コンプレッサー必要

 本　体　仕　様
型   　　 式   Ｄ－１２０００
定格入力   ３相２００Ｖ
定格入力   ２８.３KVA（２７.５）

定格使用率

   100%
     最大切断能力 　0.1～60mm

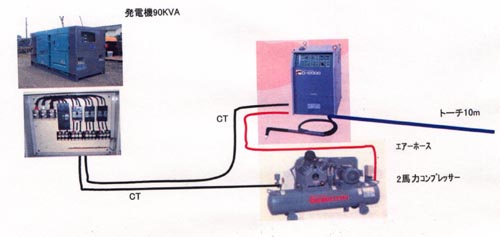

　別途2馬力以上のｺﾝﾌﾟﾚｯｻｰ必要
寸   法   450×680×805
 重   量   148 kg

切断トーチ
定格使用率 100%
ｹｰﾌﾞﾙ長さ 10m
使用ｶﾞｽ ｴｱｰ
ﾄｰﾁ形状 ﾛﾝｸﾞﾊﾝﾄﾞﾙﾀｲﾌﾟ
ﾄｰﾁ型式 CTZW-1201

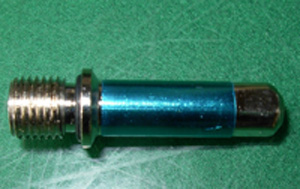

　電極 ﾁｯﾌﾟ ｼｰﾙﾄﾞｶｯﾌﾟ 　
H839M00 H839G03 120A ～60mm H839G02 　
H839K01 80A ～12mm 　
H839K02 50A ～4.5mm 　
H839K03 30A ～1.6mm 　
H839K04 ｶﾞｳｼﾞﾝｸﾞﾁｯﾌﾟ 　
全長29mm 全長17.5mm 全長29.5mm 　
(ﾌﾞﾙｰｼｰﾙ) 　 直径28mm 白色 　
　

エンジンプラズマ切断   (空冷　コンプレッサー内蔵)
　 　
型　　　　式 　ＰＣＸ－７０ＳＳⅡ
メ ー カ ー 　デンヨー
最大切断能力 　0.1～40mm ステン／鉄
重　　　　　量 　６７７ｋｇ
　 　
　 　
コンプレッサー 　本体内蔵
　  非接触切断
セット内容

本体電源　　ＰＣＸ－７０ＳＳⅡ
トーチ　　　　ＣＴ－０７０１　１５ｍ
アース　　　　10/20m

　
電極 チップ カップ 保護カバー 　 　
H669G11             全長26mm H669G05             全長15.7mm H669G04              直径27mm H669G03 　 　
　 　 　
　プラズマメーカーはダイヘン製品です ( トーチ型式　ＣＴ－０７０１　アングル型）
    ダイヘンプラズマ切断トーチ取り扱い注意点

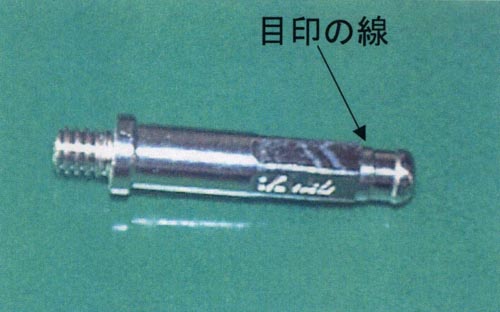

　　●電極交換の目安

　　　電極の先端から３ｍｍのところに溝があります　　電極の消耗がこの溝に達するまでに交換して下さい。
　　　切れ味からみて、中央部から１．５ｍｍ以上掘れたら交換するようにして下さい。

　　　電極の長さが溝より短くなりますと、トーチを焼損するおそれがありますので溝部以上では絶対に使用しないで下　　　　さい

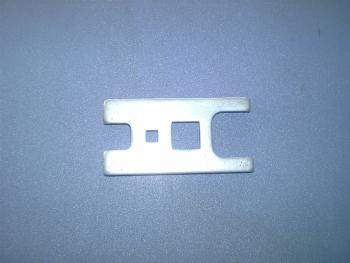

真ん中の２ケの穴は電極用、　　　　               　外側はチップ用（P-35 P-80共用） この目印が交換の目安です。
  　
電極、チップは消耗品です。

　消耗が進んでいるのに無理して使用したり、電極をトーチボディーにしっかり締め付けしないで使用するとトー　チボデ　ィーを破損し、高額（６万～７万）の修理代が必要になります。
　又、電極を取り付けるﾄｰﾁボディーのネジ山は小さいネジのため過多の力を加えますとネジ山を痛めます。
　備え付け規定の金具を使い、適度な力で早めに部品交換をして下さい。
           切断能力

リース機一覧に戻る

 　

型　式

 下記数字はメーカー公表値の最大能力ですので、実働は半分程度が目安です。
軟鋼         亜鉛鋼板      ステンレス アルミ 銅／真鍮
PA-35

0.1mm～16mm

 0.1mm～7mm 0.1mm～3mm
PA-60

0.1mm～25mm 外部ｴｱｰの場合35mmまで

 0.1mm～25mm 0.1mm～8mm
PF-80

0.1mm～40mm

 0.1mm～27mm 0.1mm～11mm
PCX-70SSⅡ

0.1mm～35mm

 0.1mm～25mm 0.1mm～9mm
D-12000

0.1mm～60mm

 0.1mm～45mm 0.1mm～20mm
